1. Funkční funkceofCRP-RH20-06-WWelding Robot
ØRozpětí ramen je 2,0 metru. Konstrukce je velmi kompaktní a lze ji flexibilně instalovat na zem nebo vzhůru nohama.
ØDíky velkému pracovnímu prostoru, vysoké rychlosti běhu a vysoké opakované přesnosti polohování je vhodný pro širokou škálu svařovacích aplikací.
ØDeska bezpečnostního nouzového zastavení nezávislá na řídicím systému je vybavena h a obvod bezpečnostního relé je použit k zajištění nouzového zastavení se dvěma okruhy, aby byla zajištěna spolehlivost nouzového zastavení.
ØTělo robota využívá vysoce flexibilní speciální kabel.
ØVestavěný třífázový transformátor izoluje 380 V a 220 V, což pomáhá stabilnějšímu napájení.Vestavěný třífázový filtr může účinně zlepšit výkon EMC a EMI.
ØTělo robota je vybaveno dvojitým plynovým potrubím, které splňuje požadavky na svařování.
ØVnitřní průměr 6-osého středního otvoru je 44 mm, může splňovat požadavky na instalacivodou chlazený hořák a měchový hořák.
ØZabudovaný vysoce flexibilní svařovací kabel.
2. SpecifikaceofCRP-RH20-06-WWeldingRobot
Modelka | CRP-RH20-06-W | |
Forma paže | 6 osý svislýmnohočetné klouby | |
Maximální užitečné zatížení | 6 kg | |
Opakujtepřesnost polohování | ± 0,08 mm | |
Maximální dosahvzdálenost | 2012 mm | |
Tělesná hmotnost robota | 291 KG | |
Režim instalace | Montáž na zem, vzhůru nohama, montáž na zeď | |
Maximální cestování | osa 1 | Montáž na zem/vzhůru nohama-165°-165° , montáž na stěnu -30 ° ~ 30 ° |
osa 2 | -155°~100° | |
osa 3 | -165°~245° | |
osa 4 | -190°~190° | |
osa 5 | -105°~100° | |
osa 6 | -210°~210° | |
Maximální rychlost | osa 1 | 160°/S |
osa 2 | 160°/S | |
osa 3 | 169°/S | |
osa 4 | 301°/S | |
osa 5 | 338°/S | |
osa 6 | 535°/S | |
Povolený točivý moment | osa 4 | 16N.m |
osa 5 | 16N.m | |
osa 6 | 13N.m | |
Přípustný moment setrvačnosti | osa 4 | 0,55 kg.m2 |
osa 5 | 0,55 kg.m2 | |
osa 6 | 0,2 kg.m2 | |
Instalační prostředí | teplota okolí | 0~45°C |
relativní vlhkost | 20-80%(bez kondenzace) | |
vibrace | Pod 0,5 C. | |
ostatní | Instalace robota musí být mimo: hořlavé nebo korozivní kapaliny, plyny, elektrické zdroje rušení | |
Úroveň IP | Tělo 1P54, zápěstí IP67 | |
Vlastnosti výhod | Kompaktní struktura, vysoká rychlost, vysoká přesnost, vysoká roztažnost a snadná obsluha | |
aplikace | Svařování, řezání, montáž, manipulace, značení, broušení | |
3. Popis aplikace
CROBOTP svařovací robot, extrémně nízké stříkání, je široce používán v automobilovém průmyslu a výrobě dílů, motocyklů, strojírenských strojů a dalších průmyslových odvětvích.
Je široce používán ve čtyřech hlavních výrobních procesech automobilové výroby, včetně lisování, svařování, lakování a montáže. Nejvíce se používá obloukové svařování a bodové svařování.
4. Video a obrázky případu aplikace
Video aplikace

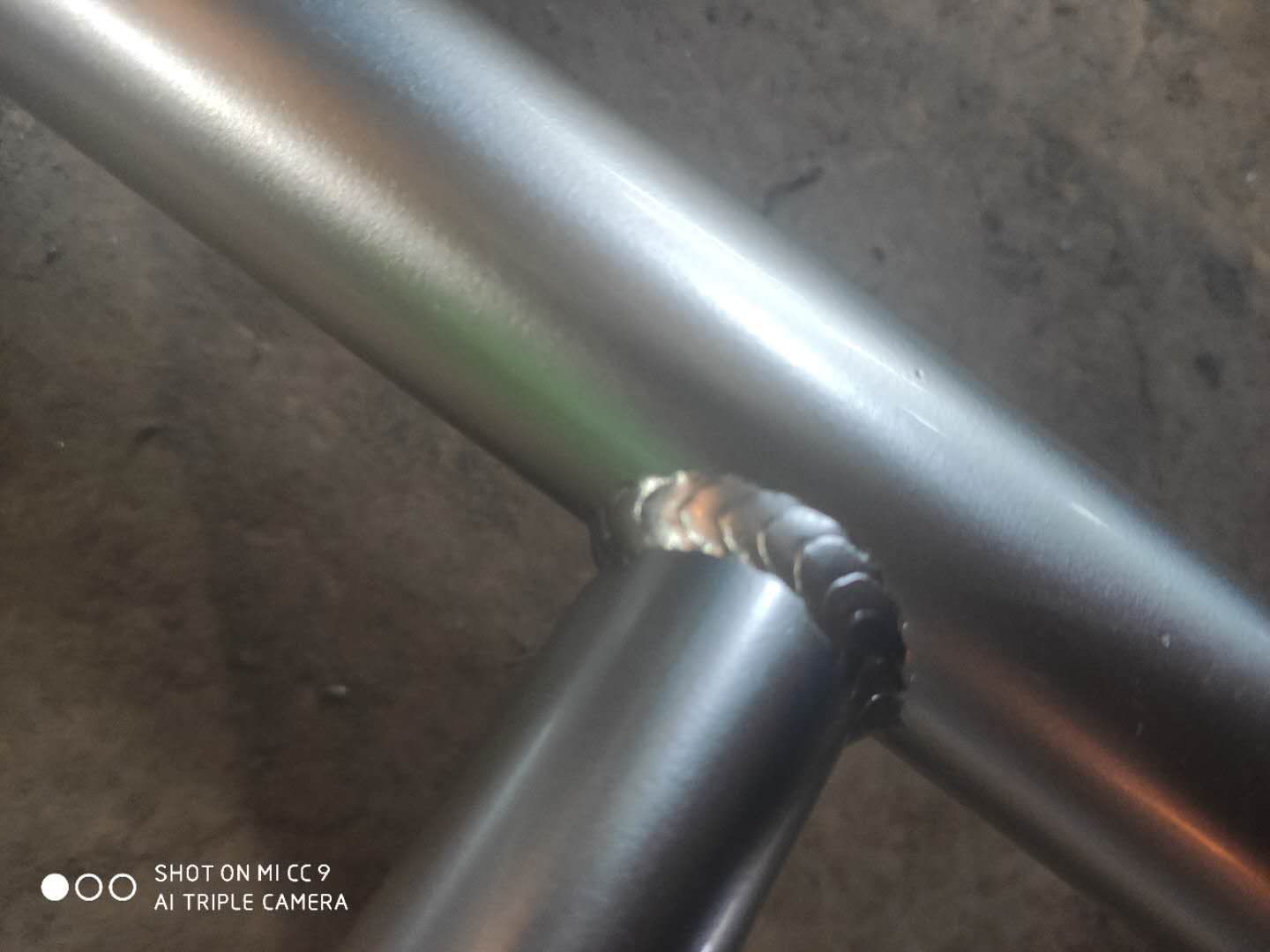

Obrázky aplikací
